一、 概述?

? ? ? ?JTY-GD-G3X 點型光電感煙火災探測器(以下簡稱探測器)是采用紅外散射原理研制而成的點型 光電感煙火災探測器。本探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，適用于賓館、 飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所。?

二、 特點 ?

? ? ?1. 地址編碼可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠。?

? ? ?2. 單片機實時采樣處理數據、并能保存 14 個歷史數據，曲線顯示跟蹤現場情況。?

? ? ?3. 具有溫度、濕度漂移補償，灰塵積累程度及故障探測功能。?

? ? ?4. 無極性二總線信號。?

三、 技術特性??

1. 工作電壓：?

? ? 信號總線電壓：總線 24V 允許范圍：16V～28V?

2. 工作電流：?

? ? 監視電流≤0.3mA

? ? 報警電流≤1.0mA?

3. 指示燈：報警確認燈，紅色，巡檢時閃爍，報警時常亮?

4. 編碼方式：電子編碼（編碼范圍為 1～242）?

5. 保護面積：當空間高度為 6 米～12 米時，一個探測器的保護面積，對一般保護場所而言為80平方米?？臻g高度為6 米以下時，保護面積為 60 平方米。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。?

6. 線制：信號二總線無極性?

7. 使用環境：?

? ? 溫 度：-10℃～+55℃?

? ? 相對濕度≤95%，不凝露?

8. 外形尺寸：直徑 103mm 高 55mm（帶底座）?

9. 外殼防護等級：IP23?

10. 殼體材料和顏色：ABS，象牙白?

11. 重量：約 115g?

12. 安裝孔距：45mm～75mm?

13. 執行標準：GB 4715-2005

四、 結構特征與工作原理 ?

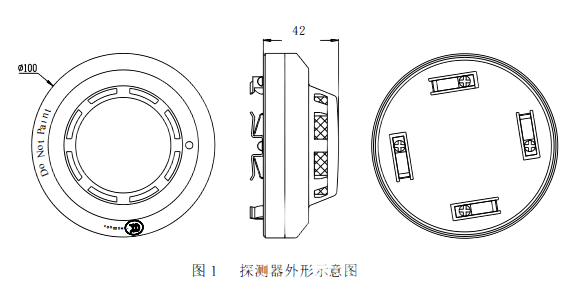

1. 探測器外形示意圖如圖 1 所示。?

2. 工作原理?

? 探測器采用紅外線散射原理探測火災，在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時， 由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低 功耗，發射電路采用脈沖方式工作，可提高發射管使用壽命。?

五、 安裝與布線 ?

? ? ?警告：安裝探測器之前，請切斷回路的電源并確認全部底座已安裝牢靠。 ?

1. 安裝方法?

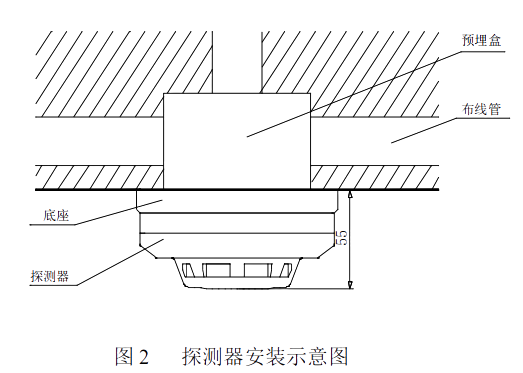

? 探測器安裝示意圖如圖 2 所示。?

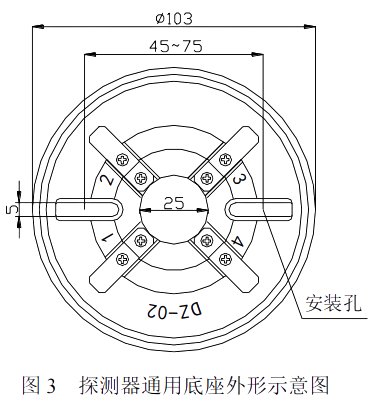

???探測器的底座示意圖如圖 3 所示。底座上有 4 個導體片，片上帶接線端子，底座上不設定位卡，便于調整探測器報警確認燈的方向。布線管內的探測器總線分別接在任意對角的二個接線端子上（不 分極性），另一對導體片用來輔助固定探測器。?

? ? 待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。?

2. 布線方式：探測器二總線宜選用截面積≥1.0mm2?的 RVS 雙絞線，穿金屬管或阻燃管敷設。?

六、 測試 ?

? ? 警告：請待全部探測器都安裝完畢后再接通電源。 ?

1. 探測器安裝結束后或每次定期維護保養后必須進行測試。?

2. 測試內容：?

? 注冊：確認安裝與布線正確之后，通過連接的控制器進行在線設備注冊，核對已安裝的探測器 數量與控制器注冊到的探測器數量是否一致。?

? 模擬火警：注冊測試后，任選一探測器，人為使它滿足火警條件，驗證探測器是否正常報火警。 3. 測試結束后，通過控制器發出通訊命令使探測器復位，并通知有關管理部門系統恢復正常。?

4. 在測試過程中不合格的探測器按“常見故障及維修”及“維護保養”進行處理，然后再進行測 試，如仍不能通過測試，則應返廠維修。?

? ?注意：首次測試時應取下防塵罩，正常運行前應安裝防塵罩，防止灰塵進入。 ?

七、 使用及操作 ?

? ?本探測器的編碼方式為電子編碼，該編碼方式簡便快捷，現場編碼時可利用本公司生產的 GST-BMQ-1B 型或 GST-BMQ-2 型電子編碼器進行，編碼時將電子編碼器與探測器的總線端子接 好，即可以進行地址碼的寫入和讀出。?

1. 地址碼的寫入?

? ? ? a) 打開電子編碼器電源。?

? ? ? b) 輸入地址碼（1-242），按下“編碼”鍵，屏幕上將顯示一個“P”，表明相應的地址碼已被 寫入，按下“清除”鍵返回。?

? ? ?c) 若編碼失敗，則顯示錯誤信息“E”，按下“清除”鍵，顯示“0”，可重新進行操作。?

2. 地址碼讀出?

? ? ? a) 打開電子編碼器電源，按下“讀碼”鍵，屏幕上將顯示設備的地址碼。?

? ? ? b) 若讀碼失敗，屏幕上將顯示錯誤信息“E”，按“清除”鍵清除，可重新進行操作。?

八、 常見故障及維修 ?

? ?發生故障時，首先應檢查外部接線是否正確，緊固螺絲是否松動，若正常，再打開外殼，觀察 線路板是否有虛焊、燒焦等異?，F象。 ?

? ?探測器在使用過程中，可能出現的故障現象及維修辦法歸納如下：?

? ? ? ? ? 1. 總線短路故障：檢查總線端子是否與地短接。?

? ? ? ? ? 2. 誤報火警：檢查迷宮是否過臟。?

九、 維護保養 ?

1. 探測器應在即將調試前方可安裝，安裝前應妥善保管；并采取相應的防塵、防潮、防腐蝕措施。?

2. 探測器應注意防塵，防塵罩必須在工程正式投入使用后方可摘下。?

3. 探測器每?jì)赡曛辽偾鍧嵰淮?，以保證系統的正常運行。?

4. 工程上如發現探測器有經常性誤報的現象，則應對迷宮進行清洗，必要時，可更換迷宮。 清洗迷宮步驟：?

? ? ? ? a) 首先用手捏住迷宮體兩側輕輕搖動將其拔下。?

? ? ? ? b) 用鑷子夾住酒精棉球仔細清洗迷宮體內腔，注意不要將棉絮留入迷宮體內。?

? ? ? ? c) 安裝好迷宮體。?

5. 探測器在進行清潔之前，應通知有關管理部門，系統將進行維護，會(huì )因此而臨時停止工作。同 時應切斷將進行維護的區域或系統的邏輯控制功能，以免造成不必要的報警聯動。?

6. 探測器清潔后，將探測器重新安裝好，然后進行測試。?

7. 每半年應進行一次模擬火警試驗，測試探測器是否工作正常。?

十、 報廢 ?

? ?產品報廢應按 GB 29837-2013《火災探測報警產品的維修保養與報廢》執行?；馂奶綔y報警產 品使用壽命一般不超過 12 年，可燃氣體探測器中氣敏元件、光纖產品中激光器件的使用壽命不超過 5 年。產品達到使用壽命時，一般應報廢。若繼續使用，產品的使用或管理方應按該標準有關要求 每年進行檢測和試驗，并進行系統性能測試，所有檢測、試驗和測試結果均合格后方可繼續使用。?

十一、 注意事項 ?

1. 防塵罩必須在工程正式投入使用后方可摘下，請妥善保管防塵罩以備后用。?

2. 防塵罩可以有效地限制灰塵進入探測器，然而卻不可能徹底杜絕空氣中的浮塵微粒進入探測器 內。因此，建議在進行土建施工、裝修或其它會(huì )產生灰塵的活動開始以前卸下探測器，但必須通知 有關管理部門。?

3. 在進行維護保養時，應小心以避免損壞探測器。?

4. 在探測器周?chē)?0.5m 內，不應有遮擋物。?

5. 探測器至空調送風孔邊的水平距離不應小于 1.5m。?

6. 探測器至墻壁、梁邊的水平距離不應小于 0.5m。?

7. 探測器宜水平安裝，如必須傾斜安裝時，傾斜角不應大于 45°。?

8. 探測器底座應安裝牢固，其導線連接必須可靠。?

9. 探測器的報警確認燈，應面向便于人員觀察的主要入口方向。?

10. 產品僅應被安裝在產品安裝使用說明書所明示規定的使用環境，不適用于有爆炸性氣體或有腐 蝕性氣體的場所（包括使用磷化鋁殺蟲劑的煙草倉庫）。產品不可被安裝在對設備有特殊認證要求 的環境或場所（包括但不限于爆炸性環境、船舶、飛機、火車、機動車等交通工具）。如有特殊需 求，請聯系本公司相應銷售人員。
